띠장·브래킷 — 흙막이 벽의 힘을 모아 넘기는 가로 부재
띠장은 흙막이 벽을 따라 가로로 대는 H형강으로, 벽이 받은 흙의 힘을 모아 버팀보·어스앵커·레이커로 넘깁니다. 브래킷은 그 띠장을 벽에 얹어 받치는 받침입니다. 눈에 잘 띄지 않지만, 띠장이 벽에 밀착되지 않으면 지지 공법이 제 역할을 못 합니다.
- 분류
- 흙막이 지보 부재 · 하중 전달
- 주 재료
- 띠장: H형강 · 브래킷: H형강·앵글 조각
- 설치 시점
- 설치 높이보다 조금 더 판 직후
- 함께 쓰는 공법
- 버팀보 · 어스앵커 · 레이커
- 핵심 관리
- 벽과의 밀착, 이음 위치, 모서리 보강
- 해체
- 본 구조물이 힘을 받은 뒤 아래부터

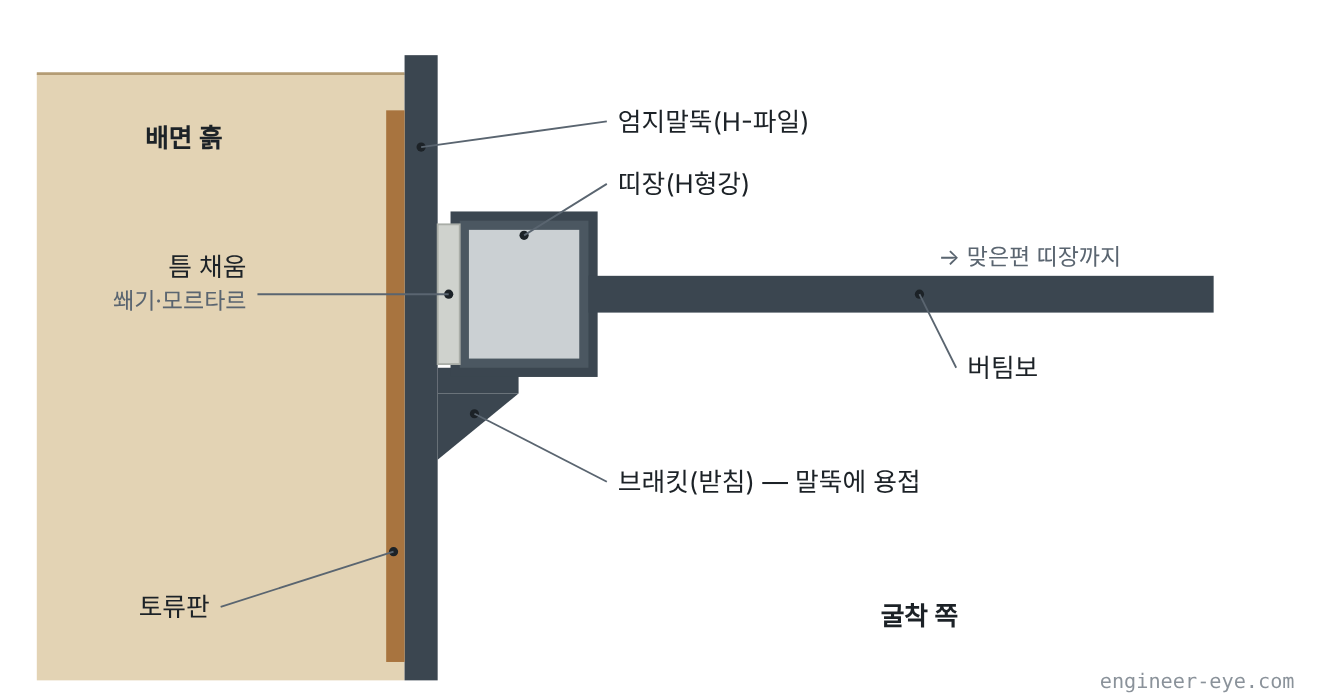

원리: 점으로 받치는 힘을 선으로 모은다
버팀보나 앵커는 수 미터 간격으로 띄엄띄엄 설치됩니다. 그 사이의 벽이 받는 흙의 힘을 누군가 모아 줘야 하는데, 그게 띠장입니다. 띠장은 벽 전체를 가로로 눌러 잡고 있다가, 버팀보·앵커가 있는 지점으로 힘을 넘깁니다. 띠장 입장에서는 버팀보가 받침점인 연속보입니다.
브래킷은 힘을 받는 부재가 아니라 띠장의 무게를 받치는 선반입니다. 토압은 띠장이 벽에 밀착해야만 전달되므로, 벽과 띠장 사이의 틈을 쐐기나 모르타르로 채우는 일이 브래킷 못지않게 중요합니다.
설치순서 4단계
1굴착
띠장 설치 높이보다 조금(보통 0.5~1m) 더 파 내려갑니다.
2브래킷 설치
레벨을 맞춰 엄지말뚝마다 브래킷을 용접합니다.
3띠장 거치·밀착
띠장을 얹고 이음을 체결한 뒤, 벽과의 틈을 빈틈없이 채웁니다.
4지지재 연결
버팀보·앵커를 연결하고, 필요하면 잭으로 선행하중을 걸어 벽을 잡습니다.
띠장 이음과 모서리 보강
띠장은 한 본(보통 6~12m)으로 끝나지 않아 이어 붙여야 합니다. 이음은 띠장에서 가장 약한 곳이라, 힘이 크게 걸리는 버팀보 사이 한가운데를 피하고 받침점 가까이 두는 것이 원칙입니다. 이음판과 볼트로 잇고, 용접 이음은 품질 확인이 가능할 때만 씁니다.
굴착 모서리에서는 두 방향 띠장이 만나는데, 이곳은 변형이 몰려서 사보강재(귀잡이)를 대각선으로 대어 잡아 줍니다. 모서리 사보강이 빠지거나 늦어지면 모서리 띠장이 벌어지면서 벽 전체가 밀리는 시작점이 됩니다.
장점과 한계
잘 시공하면
- 지지재 간격을 넓혀도 벽 전체가 고르게 버팀
- 버팀보·앵커 어느 쪽과도 조합 가능
- H형강이라 해체 후 재사용
잘못 시공하면
- 벽과 띠장 사이 틈만큼 벽이 먼저 밀림
- 이음부·모서리부터 국부 변형
- 브래킷 용접 불량 시 띠장 낙하 위험
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 굴착 깊이 | 띠장 높이 아래 과굴착 금지 | 지지 전에 벽 변위 발생 |
| 브래킷 | 레벨 일정, 용접 길이·각장 확인 | 띠장 기울어짐, 낙하 |
| 밀착 | 벽과 띠장 사이 틈 채움 | 틈만큼 벽 변위 |
| 이음 | 받침점 가까이, 볼트 수량·조임 확인 | 이음부 꺾임 |
| 모서리 | 사보강재 동시 설치 | 모서리 벌어짐 |
| 스티프너 | 버팀보·앵커 접합부 웨브 보강 | 띠장 웨브 국부 좌굴 |
현장에서 자주 놓치는 것
- 틈 채움을 "나중에"로 미룬다. 띠장을 걸어 놓고 다음 굴착부터 하면, 채우지 않은 틈만큼 벽이 이미 밀린 뒤다.
- 브래킷 위에 자재를 쌓는다. 브래킷은 띠장 무게만 받는 선반이다. 띠장 위에 철근·각재를 올려 두지 않는다.
- 이음 위치가 도면과 다르다. 자재 길이 맞춰 잇다 보면 이음이 경간 한가운데로 간다. 거치 전에 이음 위치부터 표시한다.
- 앵커 띠장은 각도를 본다. 어스앵커는 비스듬히 당기므로, 띠장에 경사 받침(각도 블록)이 제대로 들어갔는지 확인한다.
- 해체는 아래 단부터, 구조물이 힘을 받은 뒤. 위 단을 먼저 풀거나 슬래브 양생 전에 풀면 벽이 한 번에 밀린다.
함께 보면 좋은 글
- 흙막이 공법 종류 총정리 — 띠장이 전체 구성에서 어디에 있는지
- 버팀보(스트럿) · 어스앵커 · 레이커
참고 기준·출처
- 국토교통부 KCS 21 30 00 가설흙막이 공사, KDS 21 30 00 가설흙막이 설계기준
- 흙막이 가시설의 설계 및 시방의 주요사항 (KoreaScience)
- KOSHA GUIDE D-C-1-2025 흙막이공사 기술지원규정
