PHC 흙막이 — 공장 제작 PHC 말뚝을 줄지어 세우는 벽체
PHC 흙막이는 CIP처럼 둥근 말뚝을 줄지어 세워 벽을 만드는 주열식 벽체입니다. 차이는 말뚝을 현장에서 콘크리트로 치는 게 아니라, 공장에서 만든 PHC 말뚝을 천공 구멍에 넣어 세운다는 점입니다. 기초 말뚝으로 흔히 보던 그 PHC 말뚝을 흙막이 벽으로 쓰는 셈입니다. 강도가 더 높은 Hi-PHC나 휨 성능을 높인 보강형 제품을 쓰기도 합니다.
한눈에 카드 PHC Pile Retaining Wall · 기성말뚝식
- 분류
- 벽체 · 주열식 (기성말뚝 매입)
- 차수성
- ●●●● 말뚝 사이 차수 보강 필요
- 벽체 강성
- ●●●● CIP와 비슷하거나 높음
- 품질
- 공장 제작이라 고름
- 소음·진동
- 작음 (천공 후 매입)
- 잘 맞는 현장
- 도심 근접 시공, 공기 단축, 지하 외벽 겸용 검토
원리: 공장에서 만든 콘크리트 기둥을 줄지어 세운다
PHC 말뚝은 공장에서 PC강선을 미리 당겨 놓고 고강도 콘크리트를 원심력으로 다져 만든 속이 빈 원통입니다. 강선이 콘크리트를 미리 눌러 주고 있어서 휘는 힘에 잘 버팁니다. 이 말뚝을 땅에 뚫은 구멍에 하나씩 넣어 붙여 세우면 CIP와 같은 모양의 벽이 됩니다.

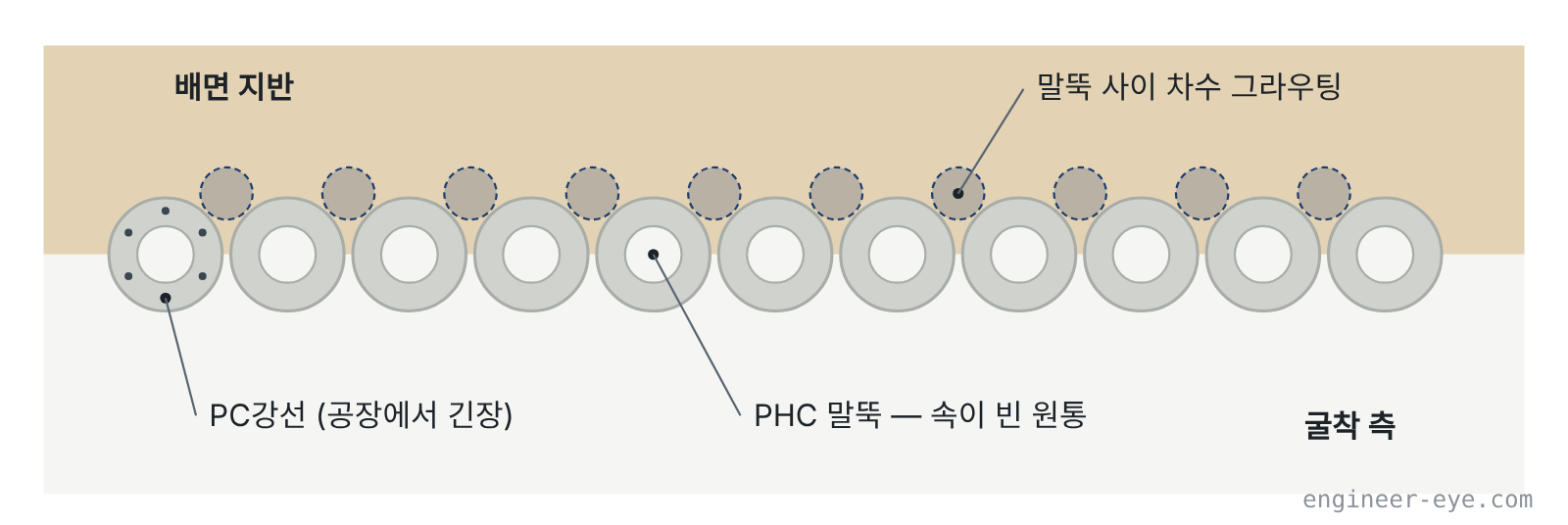

말뚝 머리는 캡빔으로 묶어 한 몸처럼 움직이게 하고, 둥근 말뚝 사이 틈은 CIP와 마찬가지로 뒤쪽에 LW·SGR이나 JSP로 막습니다. 벽을 받치는 방식은 버팀보, 어스앵커 등 다른 벽체와 똑같이 고릅니다.
공장 제작 PHC→천공 후 매입→줄지어 벽 형성→캡빔 연결→틈 차수
CIP와 무엇이 다른가
| 구분 | CIP | PHC 흙막이 |
|---|---|---|
| 말뚝 만드는 곳 | 현장 (철근망·H형강 + 콘크리트 타설) | 공장 (완제품 반입) |
| 품질 | 타설 상태에 따라 편차 | 고름 |
| 현장 공정 | 천공 → 철근망 → 타설 → 양생 | 천공 → 말뚝 삽입 → 주변 채움 |
| 공기 | 양생 시간 필요 | 짧음 |
| 말뚝 길이 | 천공 깊이대로 자유 | 제품 길이 단위, 길면 이음 필요 |
| 반입·야적 | 철근·레미콘 | 말뚝 야적장과 크레인 동선 필요 |
| 차수 | 말뚝 사이 보강 필요 | 말뚝 사이 보강 필요 |
PHC 말뚝을 흙막이와 지하 외벽으로 함께 쓰는 공법도 연구·적용되고 있습니다. 영구 벽체로 쓸지는 구조·방수 설계에서 정합니다.
시공순서 4단계
1천공
오거로 말뚝보다 조금 큰 구멍을 계획 깊이까지 뚫습니다. 수직이 가장 중요합니다.
2시멘트풀 주입
구멍 아래쪽에 시멘트풀을 채워 말뚝 끝을 고정할 준비를 합니다.
3말뚝 삽입
PHC 말뚝을 넣어 정위치에 고정합니다. 주변 틈은 시멘트풀로 채워 흙과 붙게 합니다.
4캡빔·굴착
머리를 정리해 캡빔으로 묶고, 차수 보강 후 단계별로 굴착하며 지보를 설치합니다.
장점과 단점
장점
- 공장 제품이라 강도·치수가 고르다
- 현장 타설·양생이 적어 공기가 짧다
- 휨에 강해 같은 굴착 깊이에서 벽체 변형이 작다
- 천공 후 넣는 방식이라 소음·진동이 작다
단점
- CIP처럼 말뚝 사이 틈은 따로 막아야 한다
- 제품 길이가 정해져 있어 깊으면 이음 필요
- 말뚝 야적과 대형 크레인 공간이 필요
- 굴착 후 말뚝 면이 둥글어 지하 외벽으로 쓸 때 마감·방수 상세가 필요
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 천공 수직도 | 천공 중 수시 확인 | 아래에서 말뚝 사이가 벌어져 토사 유출 |
| 말뚝 간격 | 먼저 세운 말뚝 기준으로 위치 측량 | 틈이 커져 차수 보강량 증가 |
| 반입·취급 | 들어 올릴 때 지정 위치에 걸기, 균열 확인 | 운반 중 균열 난 말뚝 사용 |
| 머리 정리 | 절단 시 PC강선·콘크리트 손상 주의 | 머리 균열, 캡빔 정착 불량 |
| 차수 보강 | 말뚝 사이 그라우팅을 굴착 전에 완료 | 굴착 중 누수·토사 유출 |
| 계측 | 벽체 변위·인접 건물 측정 | 이상 징후를 늦게 발견 |
현장에서 자주 놓치는 것
- 야적장부터 그려 본다. 말뚝 길이만큼 공간이 필요하고, 크레인이 닿아야 한다. 도심 좁은 현장에서는 반입 순서와 당일 시공량을 맞춰 바로바로 세우는 계획을 세운다.
- 모서리 말뚝은 따로 계산한다. 직선 구간 간격으로 돌다 보면 모서리에서 틈이 크게 남는다. 모서리는 말뚝을 하나 더 넣거나 JSP로 막는다.
- 머리 높이를 맞춘 뒤 자른다. 말뚝마다 박힌 깊이가 조금씩 달라 머리 높이가 들쭉날쭉하다. 캡빔 하단 레벨을 먼저 정하고 그에 맞춰 일괄 절단한다.
