H-파일+토류판 공법 — 원리, 시공순서, 장단점
H형강(엄지말뚝)을 일정 간격으로 먼저 세우고, 땅을 파 내려가면서 말뚝 사이에 토류판을 끼워 벽을 만드는 공법입니다. 가장 오래되고 가장 흔한 흙막이로, 싸고 빠르지만 물은 못 막습니다.
한눈에 카드 엄지말뚝 가로널 공법 · Soldier Pile & Lagging
- 분류
- 흙막이 벽체 · 엄지말뚝식
- 차수성
- ●●●● 거의 없음
- 벽체 강성
- ●●●● 낮음
- 공사비 · 공기
- 낮음 · 짧음
- 소음·진동
- 항타 시 큼, 천공 후 매입 시 작음
- 잘 맞는 현장
- 지하수 낮은 양호 지반, 얕은 굴착

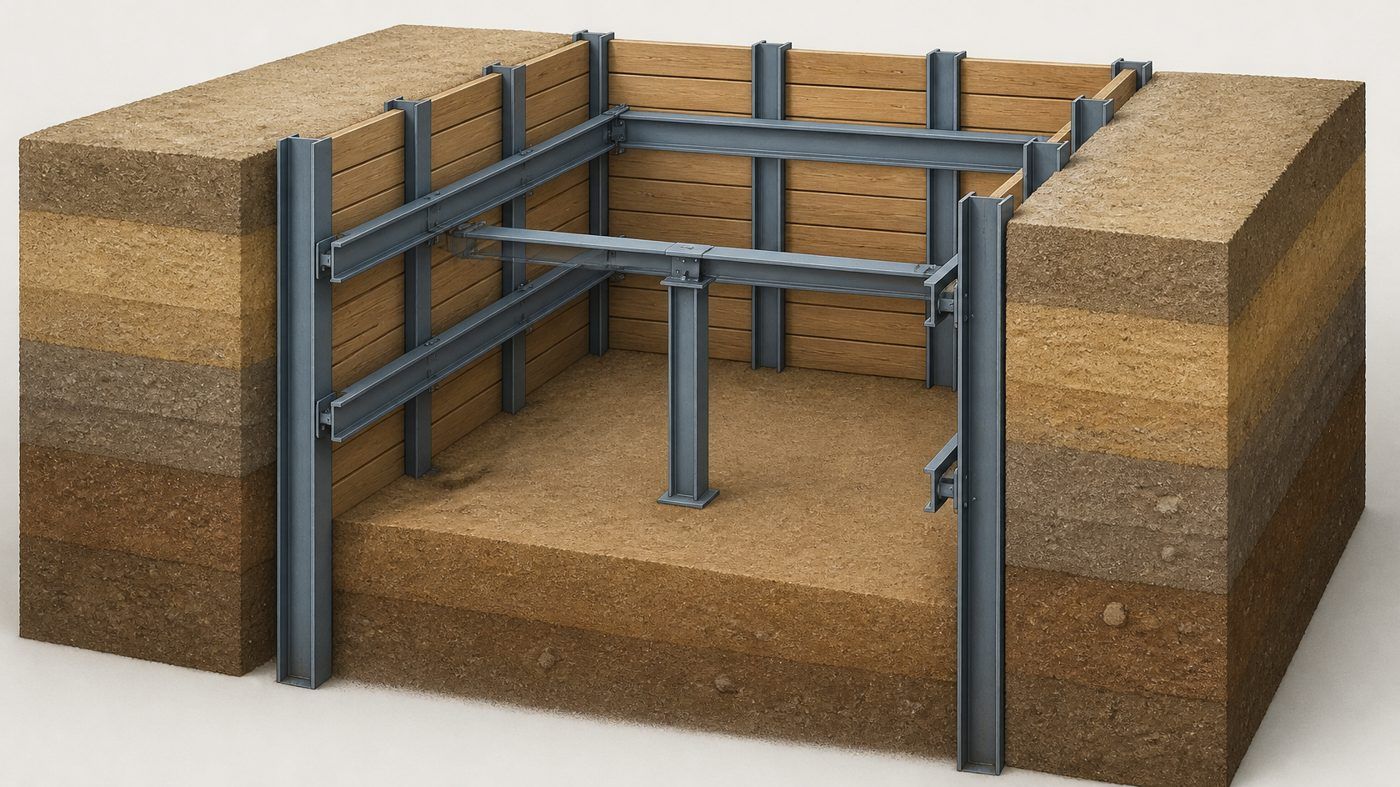

- 엄지말뚝 + 토류판 뒤쪽 벽체. 토류판이 빈틈없이 수평으로 끼워져 있다.
- 띠장 벽을 따라 가로로 붙은 H형강. 브래킷 위에 얹혀 있다.
- 버팀보 띠장과 띠장을 맞버티는 가로 부재. 사진 앞쪽의 굵은 H형강.
- 중간말뚝 긴 버팀보가 처지거나 휘지 않게 중간에서 받치는 기둥.
- 가새(브레이싱) 버팀보와 중간말뚝 사이를 대각선으로 잡아 틀 전체가 흔들리지 않게 한다.
- 볼트 이음 버팀보와 중간말뚝 접합부. 볼트 체결 상태는 수시로 확인 대상.
원리: 흙의 힘이 어디로 가나

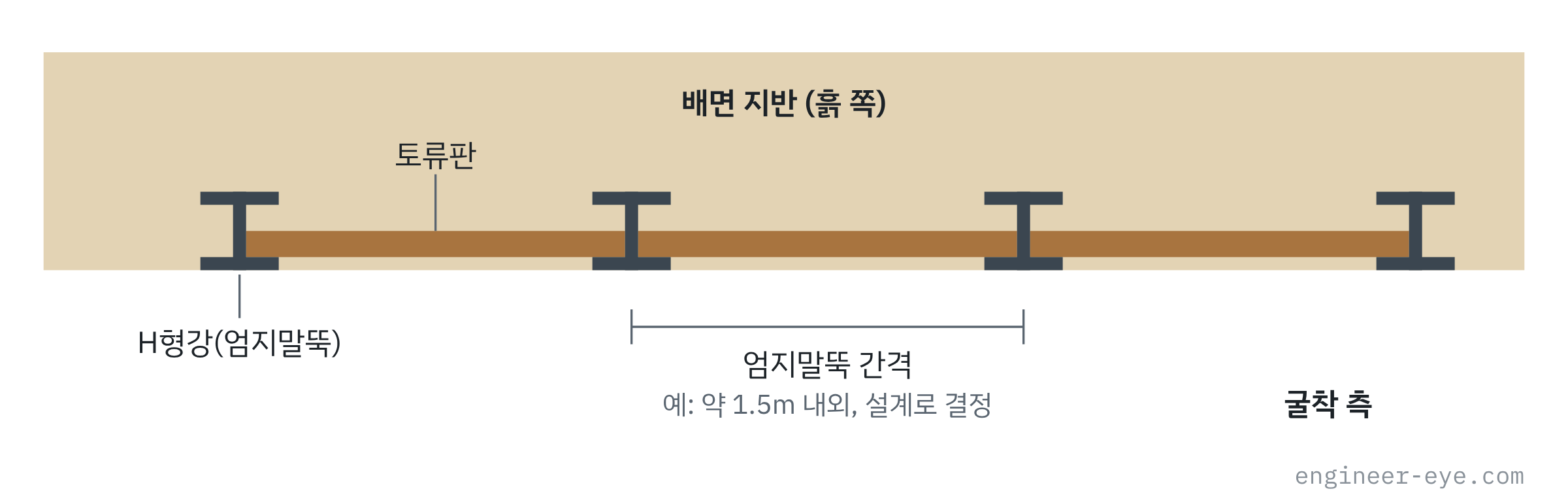

토류판 한 장 한 장은 약합니다. 대신 토류판이 받은 흙의 힘을 양옆 H형강 플랜지로 넘기고, H형강은 띠장과 버팀보(또는 앵커)로 넘깁니다. 힘이 넘어가는 길이 끊기지 않게 만드는 것이 이 공법의 전부입니다.
배면 토압→토류판→H형강 플랜지→띠장→버팀보·어스앵커→반대편 벽체 · 정착 지반
토류판 뒤에 빈틈이 남으면 흙이 그 틈으로 움직이면서 벽 뒤 지반이 내려앉습니다. 그래서 뒤채움이 중요한 공정으로 따로 관리됩니다.
시공순서 6단계
핵심은 "한 번에 다 파지 않는다"입니다. 조금 파고, 토류판 끼우고, 받치고, 다시 파기를 반복합니다.
1측량·지장물 확인
말뚝 위치를 표시하고 매설관·지장물을 확인합니다.
2엄지말뚝 설치
천공 후 H형강을 넣거나 항타로 박습니다. 도심은 천공 방식이 많습니다.
31단 굴착
첫 지지 위치보다 조금 아래까지만 팝니다.
4토류판 끼우기·뒤채움
굴착 직후 토류판을 끼우고 뒤 빈틈을 채웁니다.
5띠장·버팀보 설치
띠장을 붙이고 버팀보(또는 앵커)로 받칩니다.
6단계 굴착 반복 → 최종 굴착
파고, 끼우고, 받치기를 반복해 바닥까지 내려갑니다.
단계별 굴착 깊이와 지지 단수는 설계도서의 굴착 단계도를 따릅니다. 그림의 깊이 비율은 이해를 위한 예시입니다.
현장 사진으로 보기
위 5단계, 띠장·버팀보 설치를 실제 현장에서 찍은 사진입니다. 그림의 번호와 아래 설명을 맞춰 보시면 됩니다.
- 버팀보 인양 굴착기에 걸어 H형강 버팀보를 내려놓는 중. 신호수와 줄 잡는 사람이 따로 있어야 한다.
- 띠장(1단) 1단 굴착 후 벽면을 따라 먼저 설치된 띠장. 버팀보는 이 띠장에 걸린다.
- 엄지말뚝 + 토류판 1단 굴착 깊이까지 토류판이 끼워진 상태. 말뚝 앞면 숫자(15, 14, 13…)는 H형강 길이를 m 단위로 표시해 둔 것이다. 지면에 보이는 숫자만 봐도 몇 m가 땅속에 근입돼 있는지 바로 알 수 있다.
- 아직 안 판 구간 버팀보가 걸리기 전까지 그 아래는 파지 않는다.
- 안전줄·안전대 굴착면 가장자리 작업은 안전대 체결이 기본.
- 가설울타리 바로 뒤가 아파트 단지. 도심 흙막이는 이렇게 이웃과 붙어 있다.
장점과 단점
장점
- 공사비가 낮고 공기가 짧음
- 장비·자재가 단순해 어느 현장에서나 시공 가능
- H형강을 뽑아 다시 쓸 수 있음
- 지장물이 나오면 말뚝 간격을 조정하기 쉬움
단점
- 차수가 안 됨 — 지하수가 있으면 차수 그라우팅을 따로 해야 함
- 벽체 강성이 약해 수평 변위가 큼
- 뒤채움이 불량하면 배면 지반 침하가 생김
- 연약지반에서는 히빙(바닥 융기) 대책 필요
- 항타로 박으면 소음·진동 민원
이럴 때 쓰고, 이럴 때 피한다
쓰기 좋은 현장
- 지하수위가 굴착 바닥보다 낮음
- 굴착이 비교적 얕음
- 주변에 예민한 건물·매설물이 적음
- 공사비를 최우선으로 줄여야 함
다른 공법을 검토할 현장
- 지하수가 많거나 투수성이 큰 모래층 → SCW, 시트파일
- 바로 옆에 오래된 건물 → CIP, SCW
- 점토가 연약해 히빙 우려 → 근입 증가·바닥 보강 또는 강성 벽체
- 깊은 굴착 → CIP, 슬러리월
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 토류판 설치 시기 | 굴착 직후 지체 없이 끼움, 한 번에 깊게 파지 않음 | 굴착면 붕괴, 배면 이완 |
| 뒤채움 | 토류판 뒤 빈틈을 채우고 다짐 | 배면 침하, 벽체 변위 증가 |
| 말뚝 간격·수직도 | 간격이 들쭉날쭉하면 토류판 절단·덧대기 발생 | 토류판 탈락, 품질 저하 |
| 지하수·누수 | 누수 지점 관찰, 필요 시 차수 그라우팅 | 토사 유출, 보일링·파이핑 |
| 근입장 | 설계 근입 깊이 확인 | 벽체 하단 밀림, 히빙 |
| 토류판 회수 | 되메우기 단계에서 안전하게 회수 계획 | 회수 중 사고, 지중 매몰 지적 |
비교 공법
- CIP와 차이 — CIP는 콘크리트 말뚝을 줄지어 세워 훨씬 단단하고 조용하지만, 비싸고 말뚝 사이 차수가 필요합니다.
- 시트파일과 차이 — 시트파일은 강판이 맞물려 물을 막지만, 단단한 지반에는 박기 어렵습니다.
- SCW와 차이 — SCW는 흙과 시멘트를 섞어 연속벽을 만들어 차수가 되고, 장비가 커서 작업공간이 필요합니다.
→ 흙막이 공법 종류 총정리에서 비교표 보기
현장에서 자주 놓치는 것
- 토류판은 판 높이만큼 파고 바로 끼운다. "내일 한꺼번에"가 제일 위험하다. 비 예보가 있으면 그날 굴착 깊이를 줄인다.
- 뒤채움은 눈으로 확인한다. 토류판 틈으로 뒤가 비어 보이면 그 자리가 나중에 배면 침하 자리다. 쐐기로 고정하고 채운 뒤 다음 단으로 내려간다.
- 말뚝 간격이 틀어지면 토류판을 잘라 끼우게 된다. 걸림 길이가 짧아져 빠지기 쉬우니 천공 단계부터 간격과 수직도를 잡는다.
- 판 사이로 물이 비치면 흙이 같이 나오는지 본다. 맑은 물이면 관찰, 흙탕물이면 바로 보고하고 차수 그라우팅을 검토한다.
- 박을지 뚫을지는 착공 전에 정한다. 항타는 빠르지만 민원과 바로 연결된다. 주변에 주택이 있으면 천공 후 매입이 기본이다.
- 목재 토류판은 되메우기 전에 회수 계획을 세운다. 그냥 묻으면 지적 대상이고, 회수 작업 자체도 위험 작업이다.
참고 기준·출처
- 국토교통부 KCS 21 30 00 가설흙막이 공사, KDS 21 30 00 가설흙막이 설계기준
- KOSHA GUIDE D-C-1-2025 흙막이공사에 대한 기술지원규정
- 서울대 OCW 건축시공 강의자료 — 엄지말뚝 간격 약 1.5m, 토류판 두께 약 6cm 예시, 시공순서
- 강재 요소를 적용한 조립식 흙막이 벽체에 관한 연구 — 목재 토류판의 간격·회수 문제
- 공개특허 10-2010-0065521 — 차수 불가, 휨강성 부족, 뒤채움 불량에 따른 배면 침하
